轉爐爐口火焰分析系統
火焰分析系統是通過高清智能相機拍攝，經過工控機線性處理完美還原轉爐吹煉時爐口火焰，色彩還原度接近人眼所看。并且可以通過分析火焰顏色、形狀、亮度等來預測吹煉時內部鋼水實時溫度。
適用范圍：
各種大小型轉爐。
主要作用：
1、 代替人眼通過玻璃觀察窗觀看，可以封閉玻璃，減少事故傷害；
2、 實時顯示吹煉時爐內鋼水預測溫度；
3、 記錄轉爐噴濺情況，抓拍噴濺圖片；
4、 可以顯示預測溫度曲線和噴濺曲線并存盤備查；

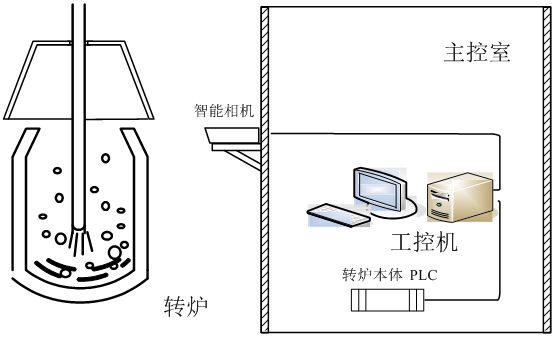

系統硬件結構圖
火焰分析系統組成部分：智能相機及保護裝置、工控機及顯示器、火焰分析處理軟件。
系統功能：
1.實時采集顯示轉爐爐口火焰圖像, 在大屏幕實時顯示火焰圖像、爐次號、爐子冶煉狀態等；
2.實時顯示圖像幀率、時間戳信息；
3.提供圖像幀率、溫度實時變化曲線；
4.提供遠程重啟攝像頭、恢復出廠設置功能；
5.圖像可以放大、縮小、恢復正常；
6.調整圖像寬度、高度、灰度、曝光時間等參數；
7.集成轉爐冶煉數據，根據冶煉狀態實時動態調整相機指標參數，使火焰形狀與顏色達到最佳效果；
8.具備拍照保存功能，儲存在電腦硬盤，查看火焰照片；
9. 圖像信息可顯示在電腦顯示屏及拼接大屏；
10.具有與轉爐PLC數據通信接口。
